中圧鋳鉄管活管遮断工法
中圧Bの鋳鉄管ラインにおいて、活管で工事が可能になる中圧鋳鉄管活管遮断工法を開発。これにより、中圧ストレート供給をしている減圧困難なラインで、移設やバルブ切り込み等の遮断、連絡工事が可能となります。
概要
中圧Bの鋳鉄管ラインにおいて、活管で工事が可能になる中圧鋳鉄管活管遮断工法を開発。これにより、中圧ストレート供給をしている減圧困難なラインで、移設やバルブ切り込み等の遮断、連絡工事が可能となります。
遮断原理

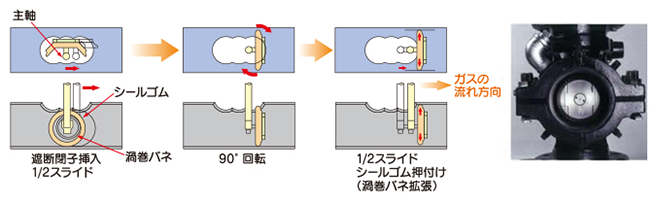

同時に3つ穴穿孔ができる穿孔機を使って穿孔後、パネ付ゴムシール機構の遮断閉子を挿入します。遮断閉子挿入後、管内で閉子を90°回転させ、シールゴムを拡張させて管壁画に押しつけ、ガスの流れを遮断します。
適用範囲
| 圧力 | 中圧B(0.1～0.3MPa) |
| 管種 | ダクタイル鋳鉄管(GMⅡ) |
| 元管経 | 150A、200A、300A |
| 分岐管経 | 元管と同径 |
| 分岐管取出方向 | 下方(貫通穿孔) |
| 穿孔方向 | 垂直のみ(斜め穿孔は、遮断部の切粉が除去できす遮断不可のため) |
| 工事種類 | 移設工事(本移設・仮移設)、バルブ切り込み工事、部分入替工事等 |
| 施工方式 | 移設施工方式と同位置施工方式の2種類 |
開発のポイント

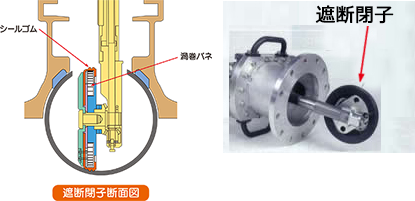

| 遮断装置 | ・管内径より小さい穿孔径から閉子の挿入が可能 (フラップ機構付き） ・機械式シール方式 ・管が扁平していても遮断可能なバネ付ゴムシール機構 ・３Bでのバイパスも可 |
| 付属製品 |
穿孔機

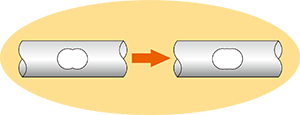

※従来の穿孔穴
|
|
切粉除去 ポリカーボネートの透明タイプで管内の状況を確認しながら作業が可能 |
|
|
バッグ孔用穿孔機 低圧用穿孔機をベースに開発し、中圧ノーブロー穿孔が可能 |
|
|
GM溝切り機 エアモーター方式とすることにより、既設管の溝切りが可能 |

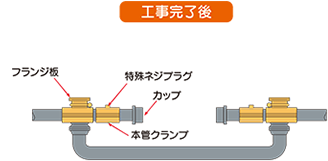

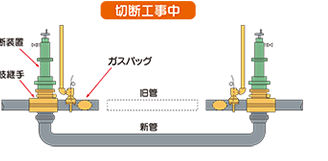

施工イメージ
