電動式SPモール工法/EXモール工法
1) 道路横断管の工事でも片側通行が可能です。
2) 堀削・埋戻し土砂量が約半分になります。
3) 水路(暗渠)などの障害物の下越しが容易に行えます。
4) 不用管の撤去にも応用できます。
概要・目的
概要
本工法は、電動式SPモール本体、電動油圧ポンプ、推進ロッド等の簡単な装置で行える非開削敷設工法です。

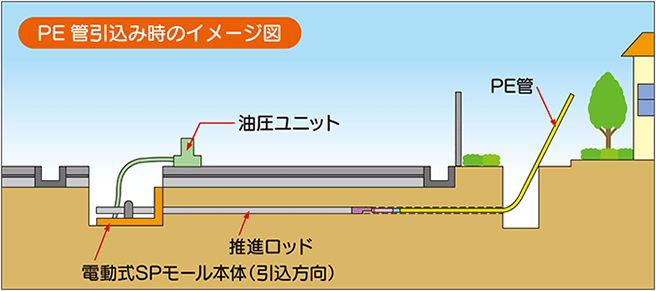

PE管引き込み方向に置き換え、到達立坑から発信立坑までPE管を引込みます。
油圧の強い力でロッドを推進するので、さまざまな土質に適用できます。また、水を使わず、ロッドは回転せずに推進します。
目的
供給管(特に道路横断管)の新設、入替および撤去の工事を非開削で施工することにより、以下の項目を実現します。
・交通障害の軽減
・工事イメージの革新
・堀削土砂量の削減
・工事費用の削減
電動式SPモールイメージ
特長・効果
特長
・電動式SPモール本体は軽量で、あまり熟練を要さず簡単に作業ができます。
推進力(3.5t)が強く適用土質が拡大し、推進スピードも従来型より約12分短縮します。
(施工延長5m時)
・水を使用しないため、現場の後片付けが楽になります。
・既設の供給管を引抜く場合(EXモール工法)は、電動式SPモール本体にトングユニットを取付け、同じ位
置にPE管を敷設することができます。
また既設の供給管にネジソケット継手があっても、管内にワイヤーを通すことにより、引抜き中の継手
部での抜けを心配せずに施工できます。
効果
・道路横断管の工事でも片側通行が可能です。
・堀削・埋戻し土砂量が約半分になります。
・水路(暗渠)などの障害物の下越しが容易に行えます。
・不用管の撤去にも応用できます。
適用範囲
| 管サイズ | 新設管PE管30A 撤去管25A,32A(撤去管にエルボがある場合は不可) |
| 延長 | 最大10m(ロッド追加時) |
| 道路側堀削坑 | 1m角程度 |
| 民地側堀削坑 | 50cm角程度 |
| 土質 | 粘土、砂質土、砂礫土 |
装置仕様
電動式SPモール本体
| 推進方式 | 非回転式推進方式 |
| 推進力 | 3.5トン |
| 引込力 | 3.5トン |
| シリンダー | 単動Φ25mm |
| 寸法 | L45W22H30cm |
| 重量 | 15kg |
電動油圧ポンプ
| 使用圧力 | 1.5Mpa～60Mpa |
| 吐出量 | 0.2m³/min～2m³/min |
| モーター | 100V,6.5A,250W |
| 油量 | 1.8m³ |
| 油種類 | 一般作動油ISO VG32 |
| 重量 | 17kg |
固定用ケージング
| 寸法 | L70W30H16cm |
| 重量 | 11kg |
推進ロッド
| 外径寸法 | Φ42mm |
| 有効量 | 300mm |
| 重量 | 2.4kg/本 |
| 標準本数 | 24本 |
トングユニット
| 寸法 | 42cm |
| 引込管径 | 25A,32A |
| 用途 | 既設管引抜き用 |
抜け止めワイヤー
| 長さ | 10cm |
| 重量 | 5.5kg |
