コンパクトタイプ水素発生装置(HYSERVEシリーズ)

超コンパクト設計+コストダウンの実現

1) オンサイトに適したコンパクト設計
2) 高品質の水素(99.999%以上)
3) 高性能を維持し、大幅にコストダウン
4) 簡単操作
5) 豊富なオプション

コンパクトタイプ水素発生装置(HYSERVEシリーズ)

取り組み

Daigas Groupでは、次世代のエネルギーとして注目される水素ガスを利用する社会に向け都市ガスの製造・利用で培ったノウハウ・技術をベースに産業用・家庭用・運輸市場に向けた機器・システム開発を行っています。

次世代エネルギー水素社会へのDaigas Groupの取り組み ※上記画像の「水素ステーション用途」、「集合住宅FC用途」部分をクリックすると外部サイト(大阪ガス株式会社)に移動します。

特徴

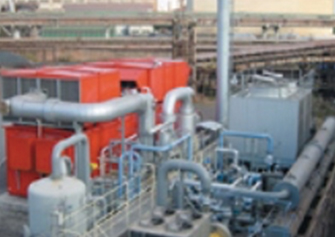

オンサイトに適したコンパクト設計

・加圧型改質炉を用いて改質部をコンパクトに設計、高圧ガス保安法は適用されません。
・PSA操作条件、オフガス制御方法の改良により小型化を実現しました。
・コンパクトかつ熱ロス、圧力損失の少ない設計です。
・改質装置、PSA装置をパッケージ化し、設置時の現場工事を軽減でき、設置場所に応じた自由なレイアウトも可能です。
・原料は都市ガスパイプラインの供給で、オンサイトで容易に高純度水素を製造することができます。

オンサイトに適したコンパクト設計

高品質の水素

都市ガスを原料として高純度水素(99.999%以上)を発生します。

高性能を維持し、大幅にコストダウン

・原料に低圧、中圧の都市ガス13Aを利用することが可能で、中圧を利用する場合は更に圧縮動 力の削減が可能です。
・起動時以外はPSAのオフガスを改質器の熱源として利用することで原単位を低減を図っています。
・パッケージ化することで現地工事費を低減を図っています。

簡単操作

・ワンボタンによる自動起動、停止
・40~100%の間で負荷追従運転および待機運転が可能で、プラント運転経験のない方でも簡単に操作することが可能です。
・改質装置だけをホットスタンバイできる待機運転モードを標準装備しています。約1時間で高純度の水素が得られます。

豊富なオプション

・遠隔監視などの機能がオプションとしてあります。
・防爆仕様にも対応可能です。

主要適用分野

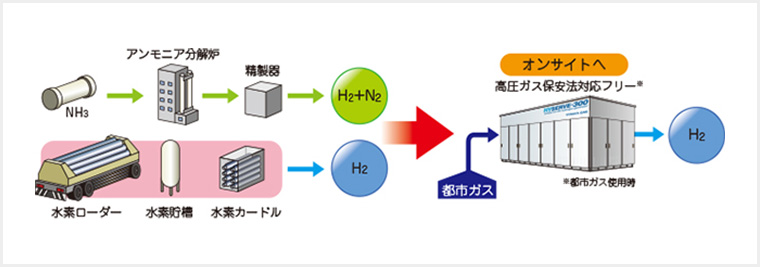

水素ローダー・カードル供給やアンモニア分解炉に代わってオンサイトで水素を供給します。最小限のスペースで高純度の水素を製造し、安定的かつ安価に供給することができます。

金属

・粉末冶金 ・金属熱処理(ステンレス光輝焼鈍・亜鉛メッキ鋼板還元処理・各種焼成炉保護ガス)
・磁性鉄粉
・金属焼結 等

ガラス・窯業

・板ガラス製造
・石英ガラス製造
・石英ガラス加工
・光ファイバー
・セラミックパッケージ 等

電気・化学・食品など

・電子機器炎加工
・半導体
・シリコンウェハー
・水素化石油樹脂
・化学製品
・触媒製造
・油脂 等

フロー

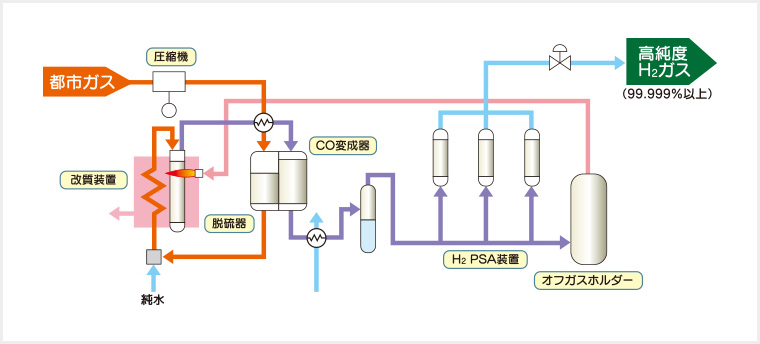

原燃料改質システム構成

原燃料改質システム構成

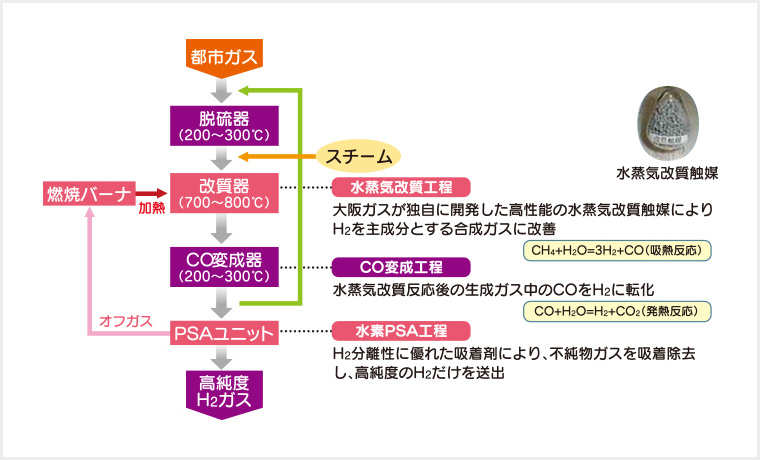

プロセスフロー

プロセスフロー

仕様・機種

仕様

機種 HYSERVE-30 HYSERVE-100 HYSERVE-300
原料 都市ガス(13A)、LPG 都市ガス(13A) 都市ガス(13A)
水素製造能力 30Nm2/h 100Nm2/h 300Nm2/h
水素純度 99.999vol%以上
水素供給圧力 最大0.7MPaG
操作性 ワンタッチ自動運転負荷調整(40~100%)、待機運転
最小ユニットサイズ ※ユーティリティエリア除く 一体型パッケージ
2,500W×2,000L
×2,500H
一体型パッケージ
3,800W×2,600L
×2,800H
一体型パッケージ
7,500W×3,000L
×3,300H
装置オプション 遠隔監視システムなど
※原料圧縮機、純水装置、冷却塔、制御盤など
※ユニットサイズは変更される場合があります

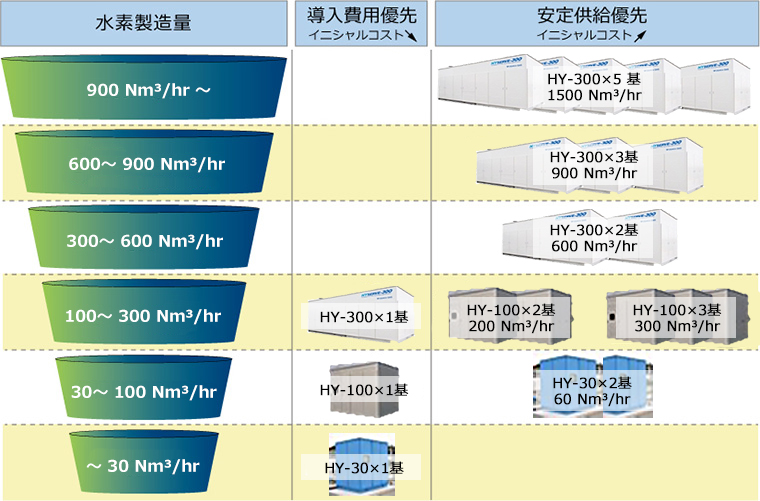

水素必要量に応じてカスタマイズいたします

30Nm2/h・100Nm2/h・300Nm2/hタイプの開発により、広範囲な使用規模に対応できるようになりました。また、複数台を組み合わせ、最適運転制御によりさまざまなニーズにお応えすることも可能です。

水素必要量に応じてカスタマイズいたします

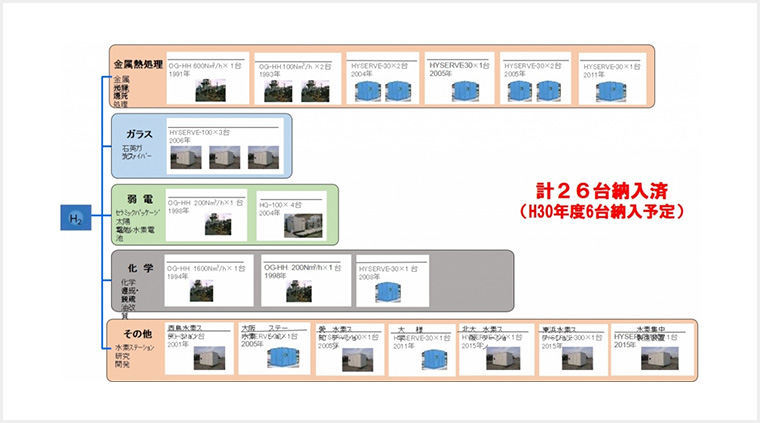

導入実績

導入実績

30Nm2/h・100Nm2/h・300Nm2/hタイプの開発により、広範囲な使用規模に対応できるようになりました。また、複数台を組み合わせ、最適運転制御によりさまざまなニーズにお応えすることも可能です。

導入実績

機種 HYSERVE-30 HYSERVE-100 HYSERVE-300
台数 25台 7台
※H30年度末見込み

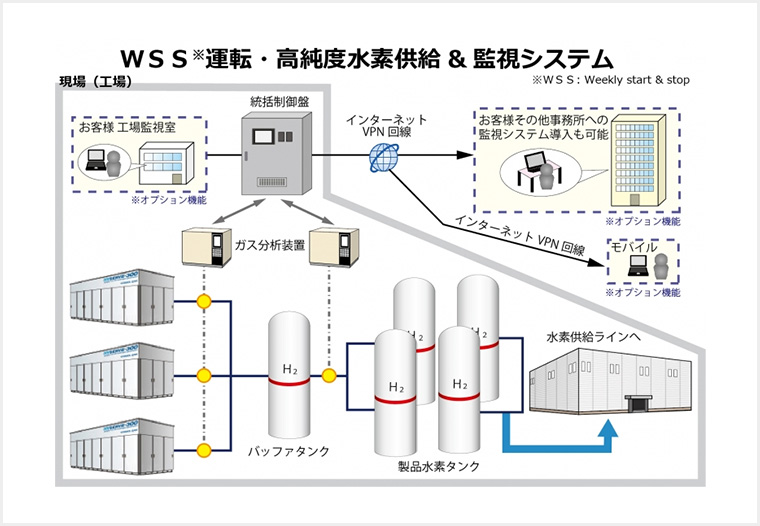

WSS※運転・高純度水素供給&監視システム
(※WSS:Weekly start & stop)

週末など水素の需要が減少する場合、水素貯槽との組み合わせで貯槽圧力を監視しながらアイドリング運転と水素製造運転を自動的に相互に移行するシステムの設計も承ります。 また、水素製造装置の運転状況・水素品質などの情報を遠隔で収集・管理するシステムを構築する事も可能です。

※水素ガスの常時分析により、高純度水素を生産工程へ供給するシステムも稼動中です。
WSS ※運転・高純度水素供給&監視システム
