本管用抽水機能付き管内カメラ

管内カメラと抽水用ホースを一体化した「抽水機能付き管内カメラ」

差水等発生時、内調査と抽水の作業を同時に作業が可能

本管用抽水機能付き管内カメラ

目的

管内カメラと抽水用ホースを一体化した「抽水機能付き管内カメラ」を開発しました。
差水等発生時、従来は管内調査と抽水を別作業で行っていましたが、本装置を使用すればこれらが同時に可能となり、作業の効率化が図れます。
また、抽水状況をリアルタイムで観察できるので差水箇所の特定も容易になり早期復旧につながります。

目的

開発仕様

対象管 50A〜300A
抽水量 18リットル/分
抽水ホース ポリブテン (PB) 20A
挿入延長 30m (45°ベンド×2箇所通過)
照明光源 白色LED (白色発光ダイオード)

装置構成

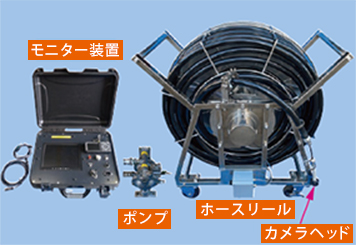

装置全体

装置全体

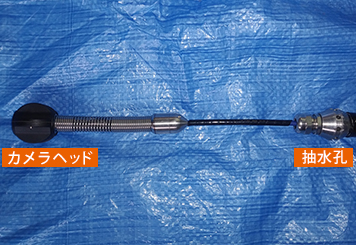

カメラヘッド部

カメラヘッド部

特長とその効果

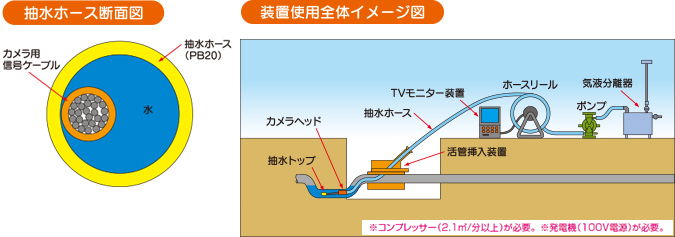

1.管内調査+抽水が同時に可能~見ながら抽水~

水のある箇所だけを抽水できるので、効率的な作業が可能でまた、掘削箇所も低減できます。

1.管内調査+抽水が同時に可能~見ながら抽水~

2.管底滞留水も抽水可能~きれいに抽水~

抽水トップの採用で、今まで難しかった管底水の抽水が可能となりました。

2.管底滞留水も抽水可能~きれいに抽水~

3.活管で抽水可能~止めずに抽水~

ガスを止めずに抽水でき、お客さまへのご迷惑が低減できます。

3.活管で抽水可能~止めずに抽水~

4.長時間観察が可能~じっくり観察~

白色LEDの採用でガス管内を長時間観察でき、抽水箇所の特定に貢献できます。

4.長時間観察が可能~じっくり観察~
